• L'élimination statique

L'Élimination statique avec des systèmes de Simco-Ion

High voltage generators, generator bars & electrostatic electrodes

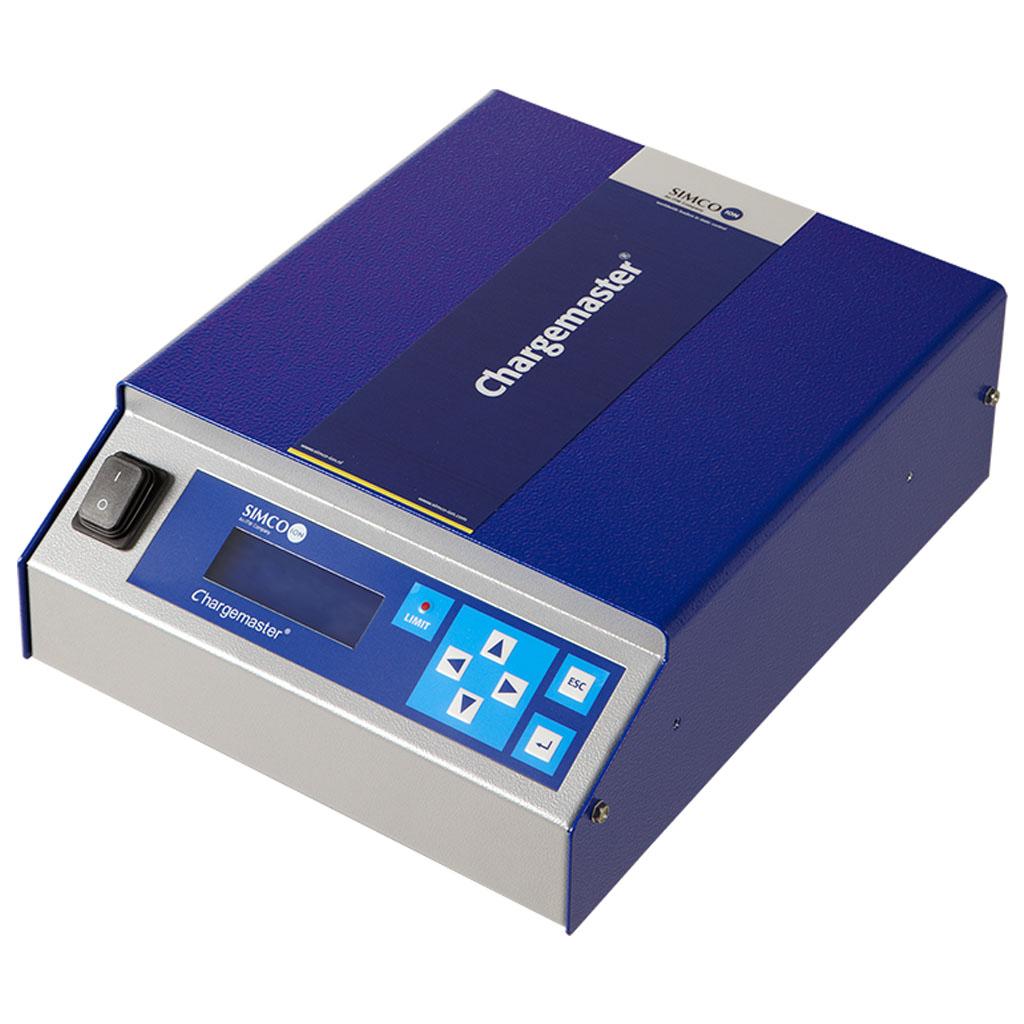

High voltage electrostatic generators, like the Simco CM5 charging generator, create a controlled static charge up to 60kV on a non-conductive material that will allow a temporary adhesion between 2 surface s with charges of opposite polarity. A high DC voltage (up to 60kV) can be safely produced and is carried to the emitters of an generator bar or electrode, where it is connected to an array of suitably designed emitter pins to generate a “corona”. A strong, ion-saturated electrical field around the single polarity high voltage points forces the material to a reference earth clinging the different surfaces together.



Comment utiliser la charge électrostatique dans votre processus de production ?

Simco-Ion Europe fait preuve d'une ingéniosité inégalée pour développer des idées et mettre en œuvre des solutions susceptibles de simplifier et d'optimiser vos processus grâce à l'utilisation de l'électricité statique. Vous n'imaginez pas le nombre de produits capables d'exécuter des tâches.

Mais comment ?

Un système de chargement électrostatique se compose d'un générateur haute tension et d'une électrode. Le générateur fournit la tension nécessaire pour créer une charge électrostatique, comprise entre 3 et 60 kVolts. L'électrode de charge existe sous différentes formes pour garantir un résultat optimal spécifique à chaque application. Consultez nos barres de charge ici.

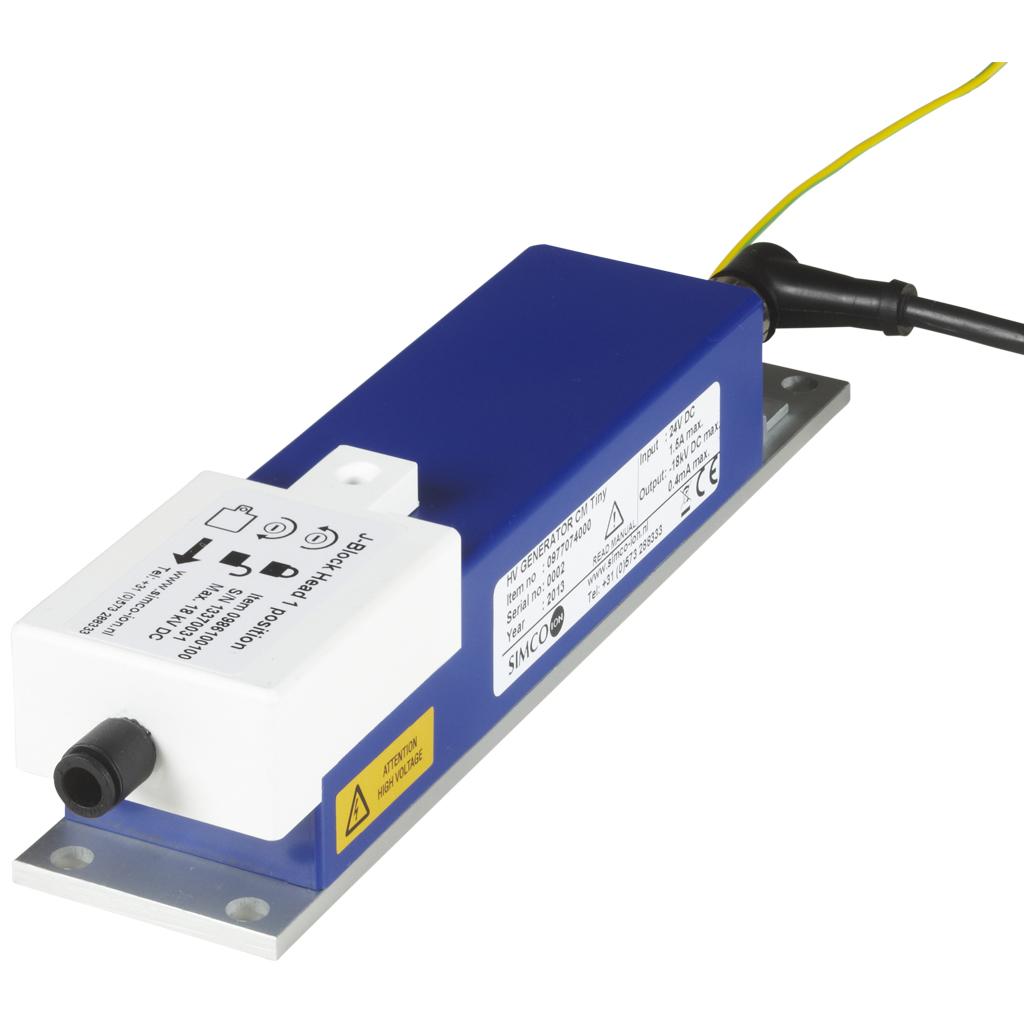

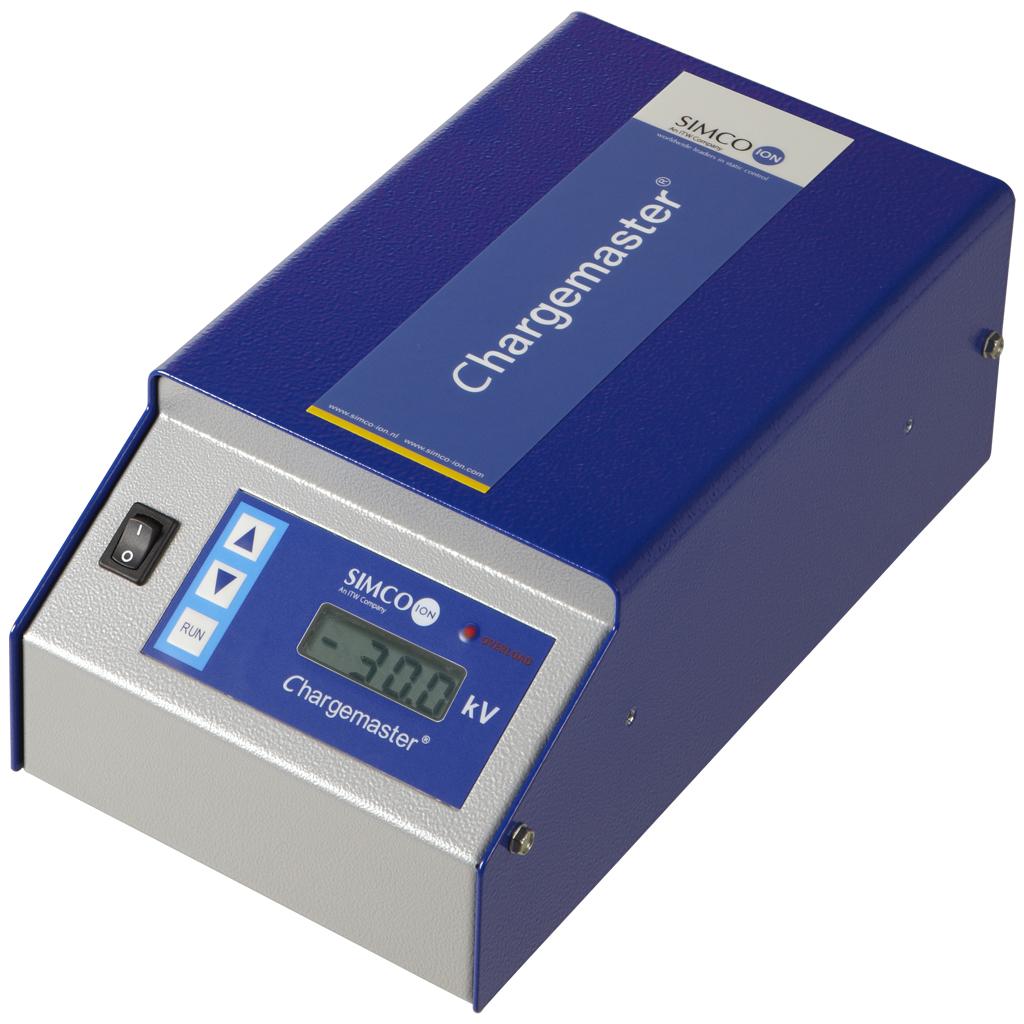

Different types of Static Generators

Chat with an expert now!

Click on the chat button to immediately find the right solution for your problem regarding static electricity with one of our technical experts. You can both chat and video call with our customer service to describe your situation in the best possible way. No time to chat now? Send an e-mail to our customer service or call us: +31 (0) 573 288333. Would you prefer to contact your local expert? Then take a look at our representatives in your region here!



Different types of charging electrodes

For the use of HV Static generators you will need a Pin or an electrode to create the "corona" field that enables the force to bind material These electrodes can consist of a single pin, like in the application of edge-pinning or multiple emitter-pins. The emitter pins are positioned within close proximity of a grounded surface or roller. For greater effect, a generator bar with emitter pins of the opposite polarity. The type of generator bar or charging bar is determined based on the application at hand. Besides the regular HDC generator bars, which are suitable for most common applications, Simco also developed one of the most powerful bars on the market today. The HDR generator bar is the robust bar which is especially developed as a static solution for industrial heavy duty and high-speed applications.



Types of Electrodes for Charging applications

Electrostatic Pinning 5 point
Electrostatic Pinning 5 point

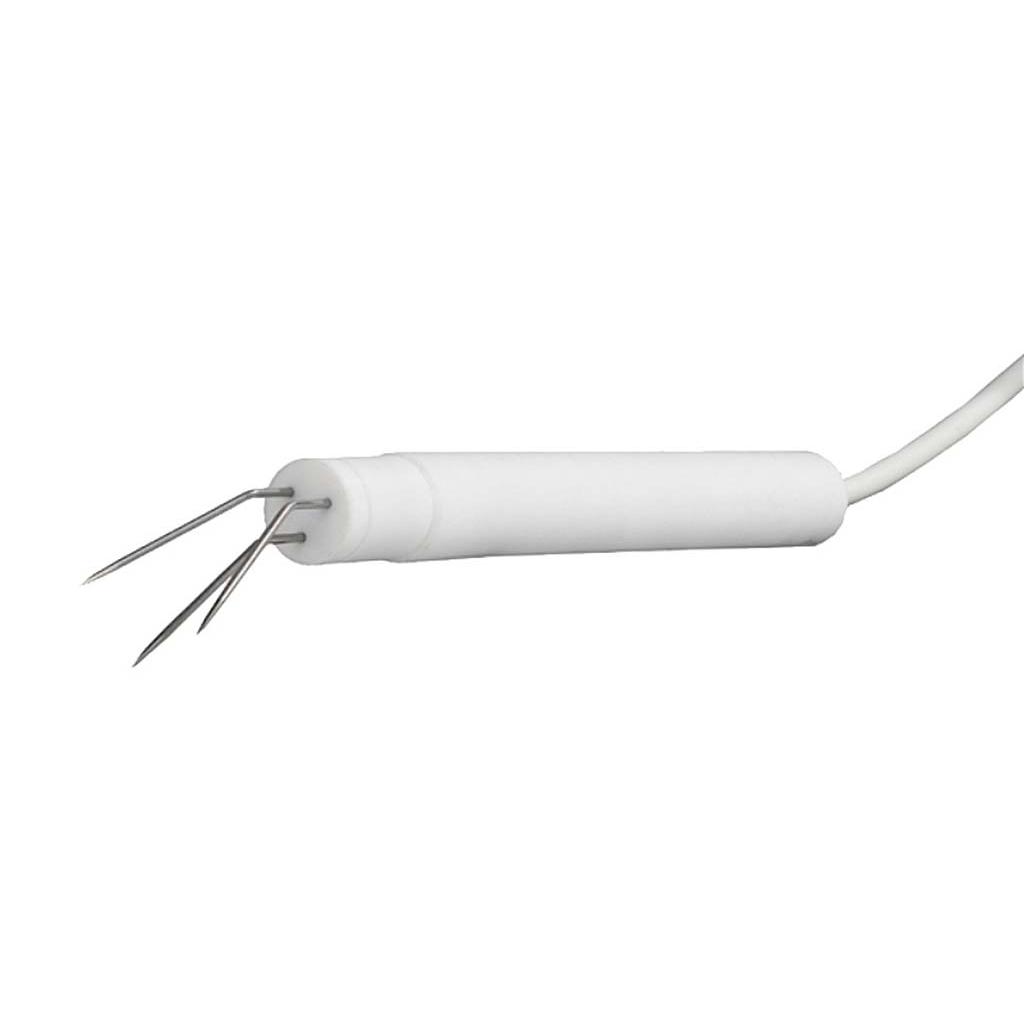

Static pinning claw
Static pinning claw

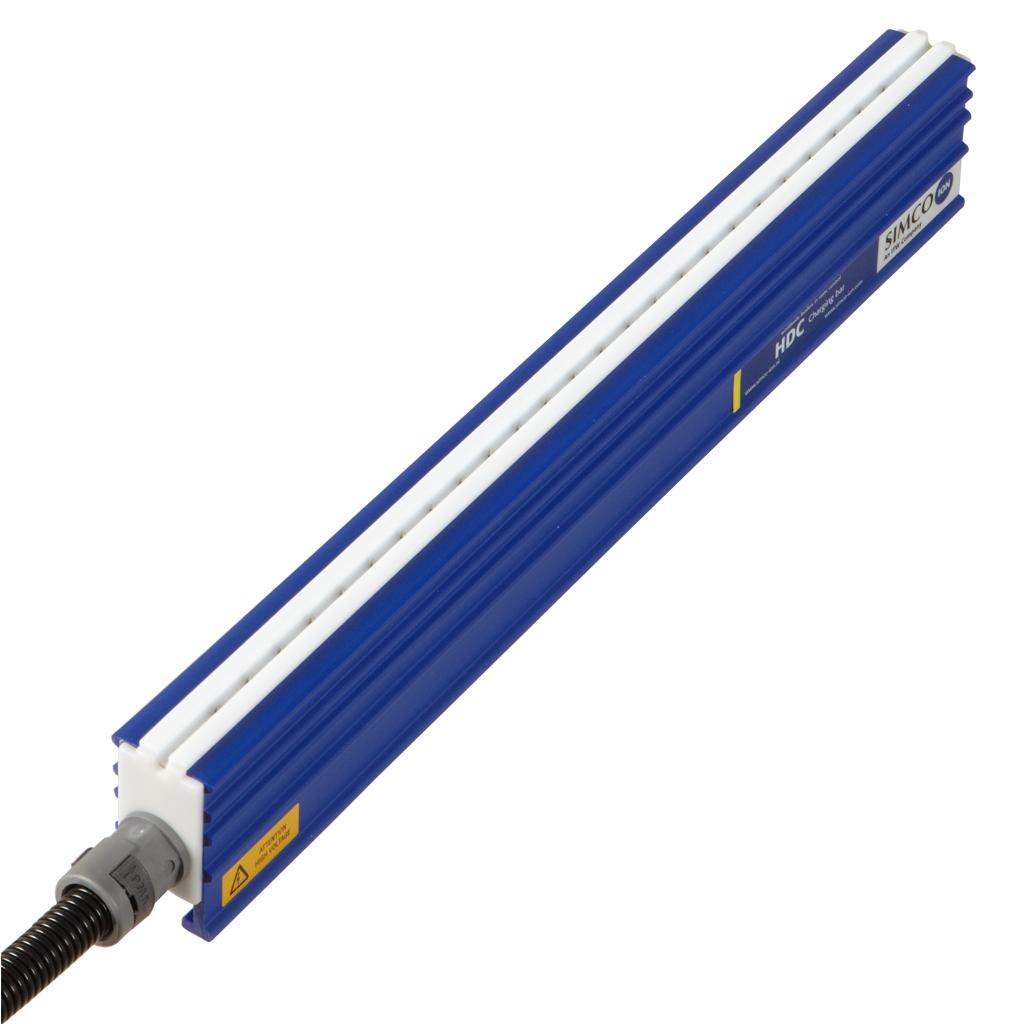

charging bar HDC-HDR
charging bar HDC-HDR

How does charging work physically

L'électrode chargeante est positionnée à l'opposé d'une plaque ou un rouleau mis à la terre. Par suite du champ électrostatique, la bande de matériau s'adhérera temporairement à la terre de référence.

Dans certaines situations, la terre de référence n'est pas disponible. Les ions de polarité différente s'attirent mutuellement. Pour cela, un matériau isolant (par ex. film plastique) adhère provisoirement à un matériau d'une autre polarité. En l'occurrence également un matériau isolant.

Le résultat le plus puissant est obtenu sur la base de ce principe. Les ions négatifs de l'électrode supérieure attirent les ions positifs de l'électrode inférieure, de façon à créer une adhésion maximale des couches supérieure et inférieure au support intercalaire.

Simco-Ion patented IML Solution

Il est possible d'utiliser les charges électrostatiques pour fixer les étiquettes contre la surface de moulage interne dans le cadre d'un moulage par injection. Cette méthode améliore considérablement la qualité du produit fini. L'étiquette ne va ni glisser, ni changer de position dans le moule. La méthode brevetée de chargement IML Simco-Ion simplifie la construction d'une électrode de charge. Elle comprend un matériau de mousse antistatique permettant un contact complet avec l'étiquette, et une répartition équilibrée de la charge électrostatique.

Cette méthode de chargement IML simplifié est basée sur le matériau de mousse antistatique. Au lieu d'une application directe de la tension sur l'électrode de mousse, l'étiquette est chargée électrostatiquement contre l'électrode de mousse. Lors de l'étape suivante, l'étiquette peut être transférée dans le moule.

Tension continue bipolaire

On connaît tous les effets incommodants de l'électricité statique. Les décharges, les objets attirés les uns vers les autres ou encore les étincelles qui endommagent les matériaux ou déclenchent même des incendies. Pourtant, une charge électrostatique peut également se révéler d'une grande utilité ! Les objets peuvent être délibérément chargés pour adhérer temporairement les uns aux autres. La charge statique peut ainsi faciliter de manière invisible votre processus de production. Différents secteurs utilisent déjà cette méthode dans de multiples applications.

Exemples :

  • Pour maintenir une pile de papiers ou de magazines afin d'éviter qu'elle ne glisse pendant le transport ou l'emballage.
  • Pour fixer une étiquette d'adresse sur une brochure avant que celle-ci ne soit enveloppée d'un film.
  • Pour maintenir le dernier sac d'un rouleau (de sacs-poubelle par exemple) fixé à ce dernier et faciliter ainsi l'emballage dans un carton.
  • Pour faire adhérer une petite surface de film lors de l'enroulement sur un rouleau afin d'éviter que celui-ci ne se déroule.

Nous ignorons que de nombreux produits que nous utilisons au quotidien sont fabriqués à l'aide d'une charge électrostatique.

L'emballage des produits alimentaires et de quantité de produits en plastique destinés à un usage domestique en est le parfait exemple. Nombreux sont les produits fabriqués aujourd'hui à l'aide d'une charge électrostatique. Au lieu d'imprimer directement une étiquette adhésive ou de la placer sur le produit, l'impression est exécutée avec une étiquette en plastique pré-imprimée. Celle-ci est ensuite posée dans le moule à injection et maintenue en place par une charge électrostatique. De cette façon, l'étiquette est moulée en même temps que le produit et fait partie intégrante du produit fini.

Le maintien de grands objets ensemble constitue l'une des applications les plus spectaculaires de la liaison électrostatique. Des piles de brochures ou de lames de plancher stratifié peuvent ainsi être maintenues ensemble grâce à une charge électrostatique pour éviter qu'elles ne glissent durant le transport. La force que génère la charge électrostatique est donc considérable.
Cette charge est régulièrement utilisée dans des applications invisibles, toutes plus incroyables les unes que les autres. Le fait d'appliquer une charge électrostatique uniforme sur une surface présente un avantage majeur pour les processus dans lesquels des fluides doivent être dispersés sur une surface. La production de DVD figure parmi les applications les plus courantes. Chaque DVD est constitué de deux fines couches de plastique collées qui forment le disque. Une charge électrostatique est induite sur l'une des surfaces, entraînant la dispersion plus uniforme de la colle.
