• Manager IQ Easy

Commande jusqu’à 30 appareils.

Écran tactile

Distribution 24V aux périphériques connectés

Industrie 4.0 prêt

Manager IQ Facile: le corazón de la plataforma IQ facile

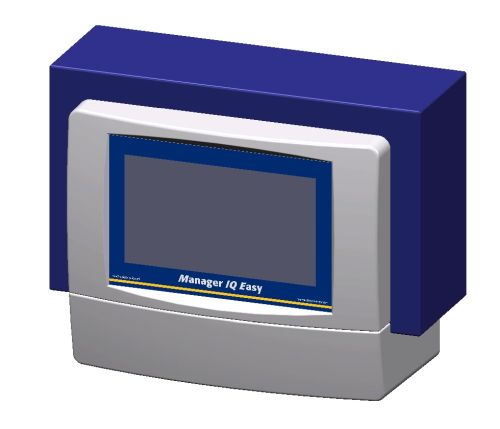

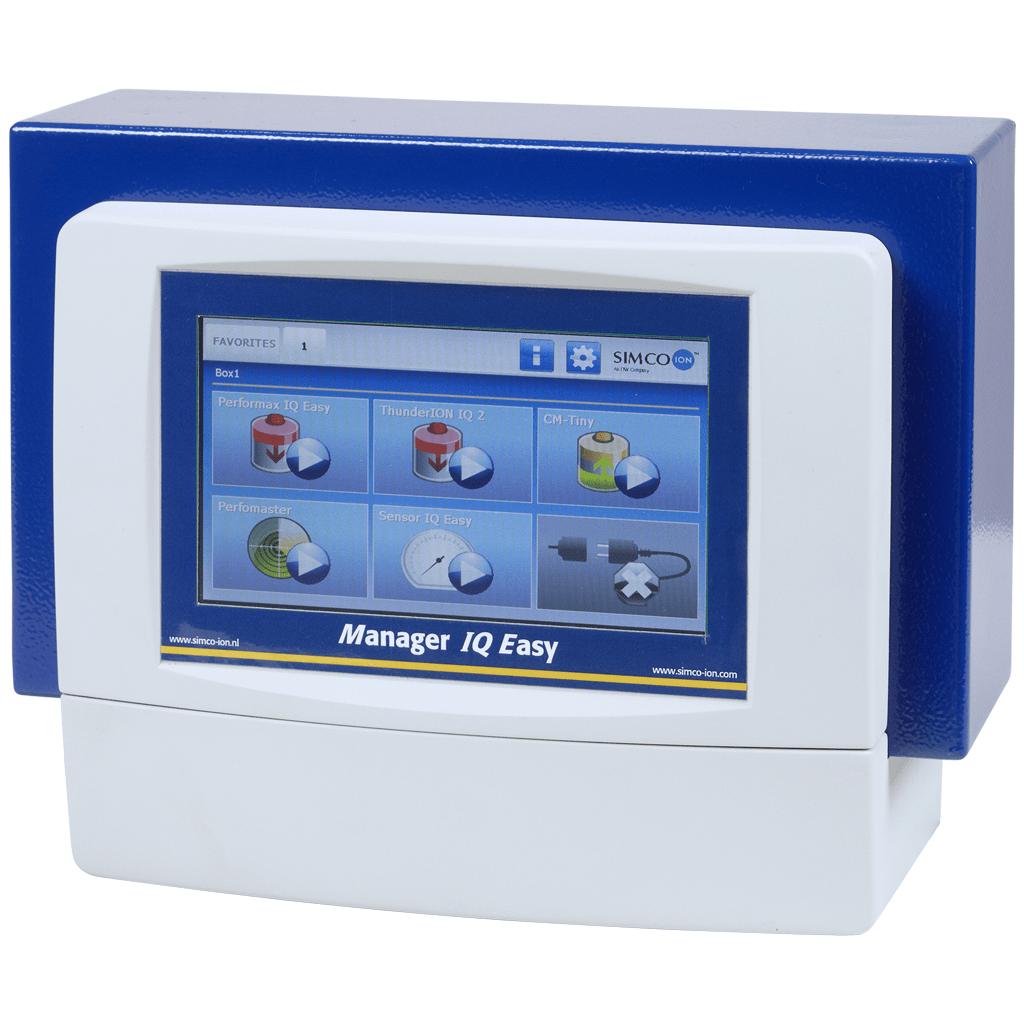

Présentation d’un nouveau niveau de contrôle de l’électricité statique, le cœur de la nouvelle plate-forme IQ Easy : le Manager IQ Easy. Il se compose d’un boitier de commande avec un écran tactile de 7” à cristaux liquides, il fournit des informations de tous les appareils connectés mais aussi il facilite la modification et le contrôle des statuts et paramètres. Il est possible de brancher directement jusqu’à 6 appareils IQ au Manager IQ Easy. La distribution électrique en 24 V CC est assurée via le Manager, aucuns câbles supplémentaires ! Le branchement d’un appareil est même bien plus facile que la connexion à une simple alimentation par ordinateur.

Le Manager IQ est disponible en 2 versions :

1) Tension d’entrée 100 – 240 V /50-60 Hz Ce boîtier convertit la tension d’entrée en 24 V CC et peut alimenter jusqu’à 6 appareils connectés. 2) Tension d’entrée 24 V CC

Ce modèle utilise une tension d’entrée de 24 V fournie par l’utilisateur. Il est possible de brancher d’autres appareils à l’aide de l’Extension IQ Easy. Celui-ci ajoute 6 appareils supplémentaires dans le circuit, jusqu’à un maximum de 30.

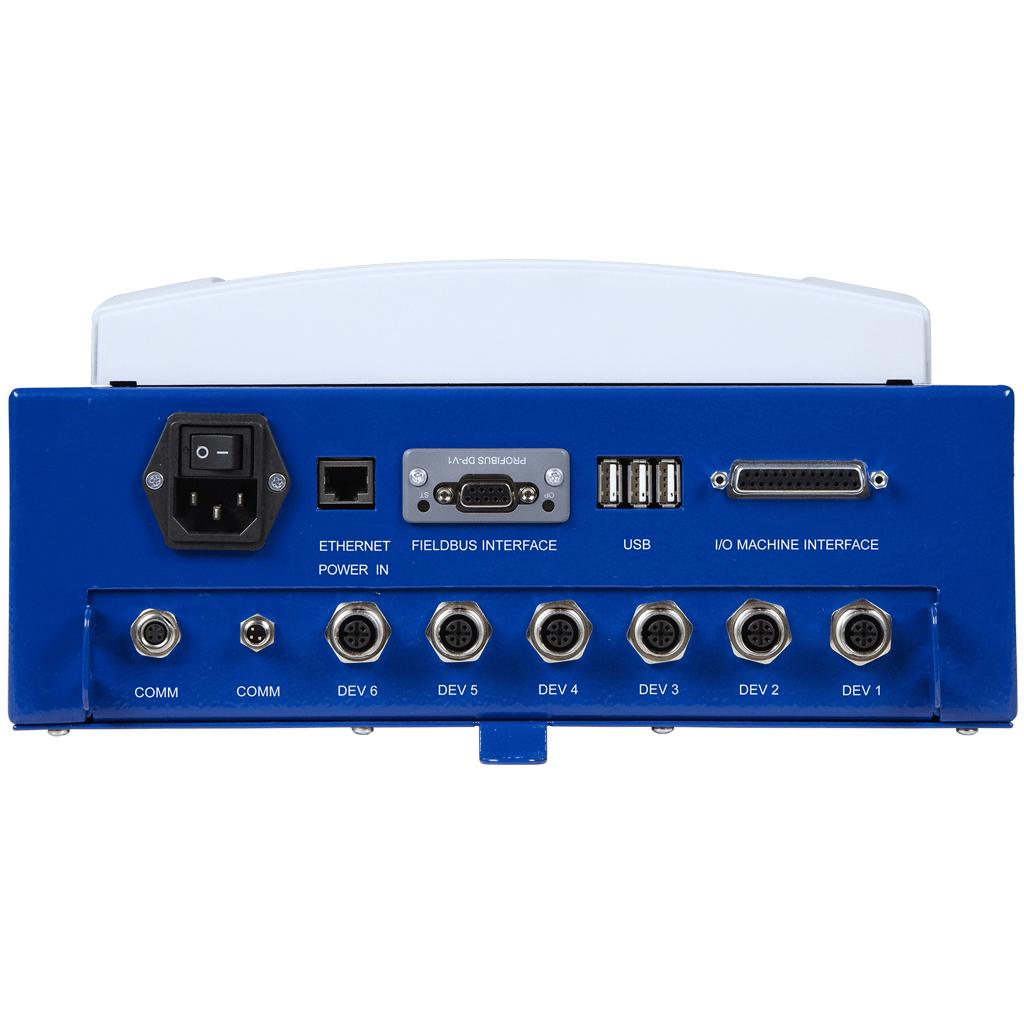

Sur chaque Manager ou Extension, deux ports sont disponibles pour le branchement des produits Easy de l’ancienne génération (non IQ), par ex. Performax Easy.


Liaison par interface:

Nous fournissons le branchement aux interfaces de machines. Il est possible d’utiliser des entrées et des sorties analogiques et numériques, de même optionelle ­protocoles de fieldbus EtherNet IP ou ProfiNet. Des ports Ethernet et USB sont également ­disponibles pour de nombreuses fonctions.



Contrôle d’ionisation pro-actif :

En ajoutant un capteur IQ Easy au circuit, cela va permettre à l’utilisateur de mesurer la charge en aval sur le matériau. Le circuit peut également être encore perfectionné pour renforcer son rendement et permettre un contrôle de la qualité. Grâce à la mesure et au réglage en circuit fermé de la sortie de la barre en électricité statique, c’est la garantie d’un niveau excessivement faible de charge résiduelle.

Enregistrement de données :

Les paramètres de tous les appareils et processus sont enregistrés en temps réel et peuvent s’afficher sur l’écran LCD ou être téléchargés via l’interface Ethernet.

Caractéristiques:

  • Ecran tactile de 7” en couleurs.
  • Informations par codes couleurs.
  • Commande jusqu’à 30 appareils.
  • Connexion jusqu’à 6 appareils.
  • Entrées et sorties analogiques et numériques.
  • Interfaces de série en bus de terrain.
  • Interface Ethernet.
  • Interface USB.

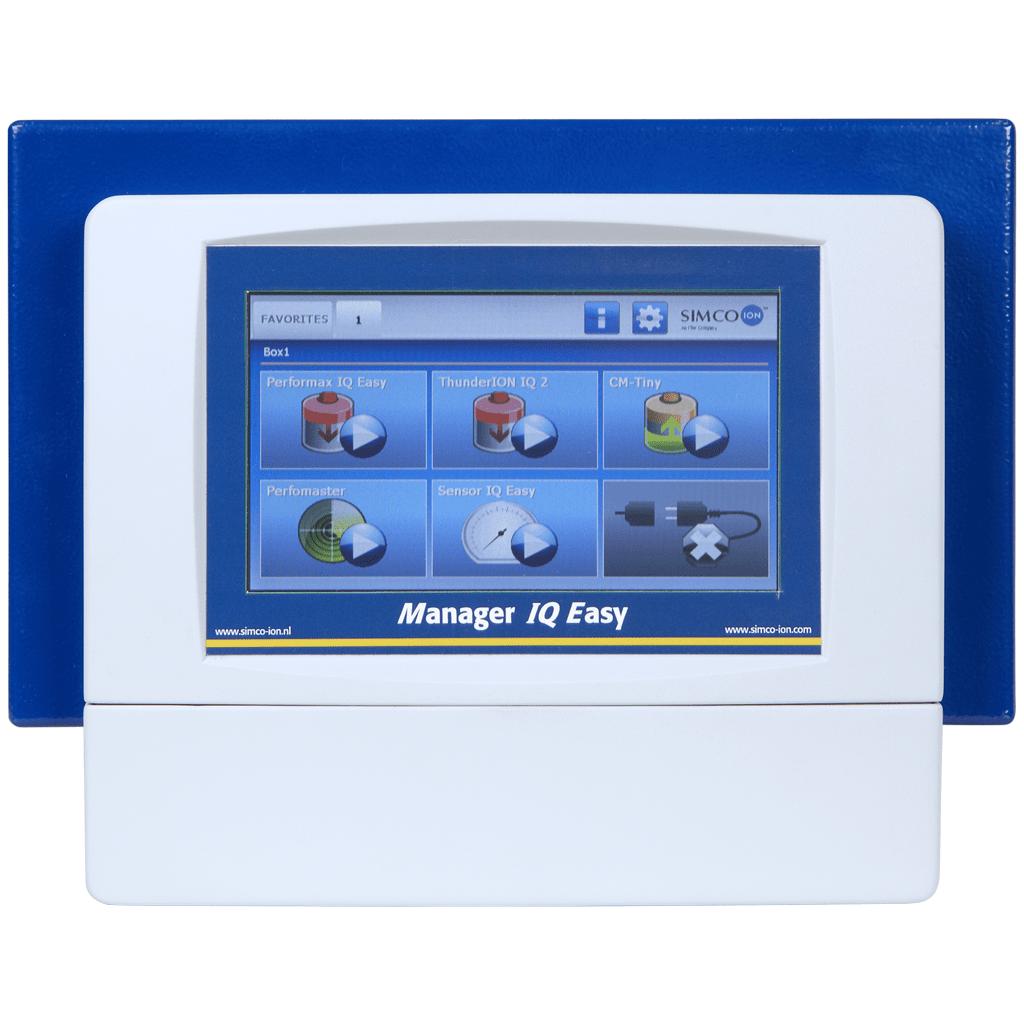

L’affichage par LCD est de forme épurée et particulièrement pratique pour donner ­immédiatement à l’opérateur une vue d’ensemble et le statut du circuit. Toutes les ­informations possèdent un code couleur et sont visibles de loin.

Bleu:L’appareil est en service et fonctionne.
Vert:L’appareil est en service, mais en mode veille.
Orange:Indique qu’un ou plusieurs appareils doivent être vérifiés, par ex. qu’un nettoyage s’impose.
Rouge:Alarme, un appareil est en panne ou un paramètre a dépassé le niveau d’alarme.
Gris: Aucun appareil n’est branché.

Chat with an expert now!

Click on the chat button to immediately find the right solution for your problem regarding static electricity with one of our technical experts. You can both chat and video call with our customer service to describe your situation in the best possible way. No time to chat now? Send an e-mail to our customer service or call us: +31 (0) 573 288333. Would you prefer to contact your local expert? Then take a look at our representatives in your region here!



  • Ecran tactile de 7” en couleurs.
  • L'information est codée par couleur.
  • Commande jusqu’à 30 appareils.
  • Connexion jusqu’à 6 appareils.
  • Entrées et sorties analogiques et numériques.
  • Interfaces de série en bus de terrain.
  • Interface Ethernet.
  • Interface USB.

Notice d'utilisation

Email

Plan

Email

Email

Email

Email

Email

Fichier STEP 3D CAD

Email

Spécification produit

Email

Spécifications techniques

Supply voltage100 – 240 V AC nom. (90 – 305 V AC)
24 V DC 3/+10%
Frequency50 – 60 Hz nom. (47 – 63 Hz)
Max power consumption300 W (100 – 240 V AC version)
360 W (@15 A) (24 V DC version)
PurposeIndustrial, indoor use
Protection classIP52
Operating temperature 0 – 55 °C
InstallationFree of dust and vibration
Device output 100-240 V AC version24 V DC 3 A max. per port, total max. 9 A
Device output 24 V DC version24 V DC 3 A max. per port, total max. 13 A
Machine I/O
Digital inputs10-30 V 25 mA max.
Analog input0-10 V 0,6 mA / 0- 20 mA / 4- 20 mA
Digital outputsOE/OC 24 V DC nom. Max. 30V 25 mA
USB3x USB 2.0
Ethernet1x RJ45 8-pin connector
Fieldbus (optional)1x Anybus interface
Weight5,5 kg (100 – 240 V AC version)
3,9 kg (24 V DC version)
