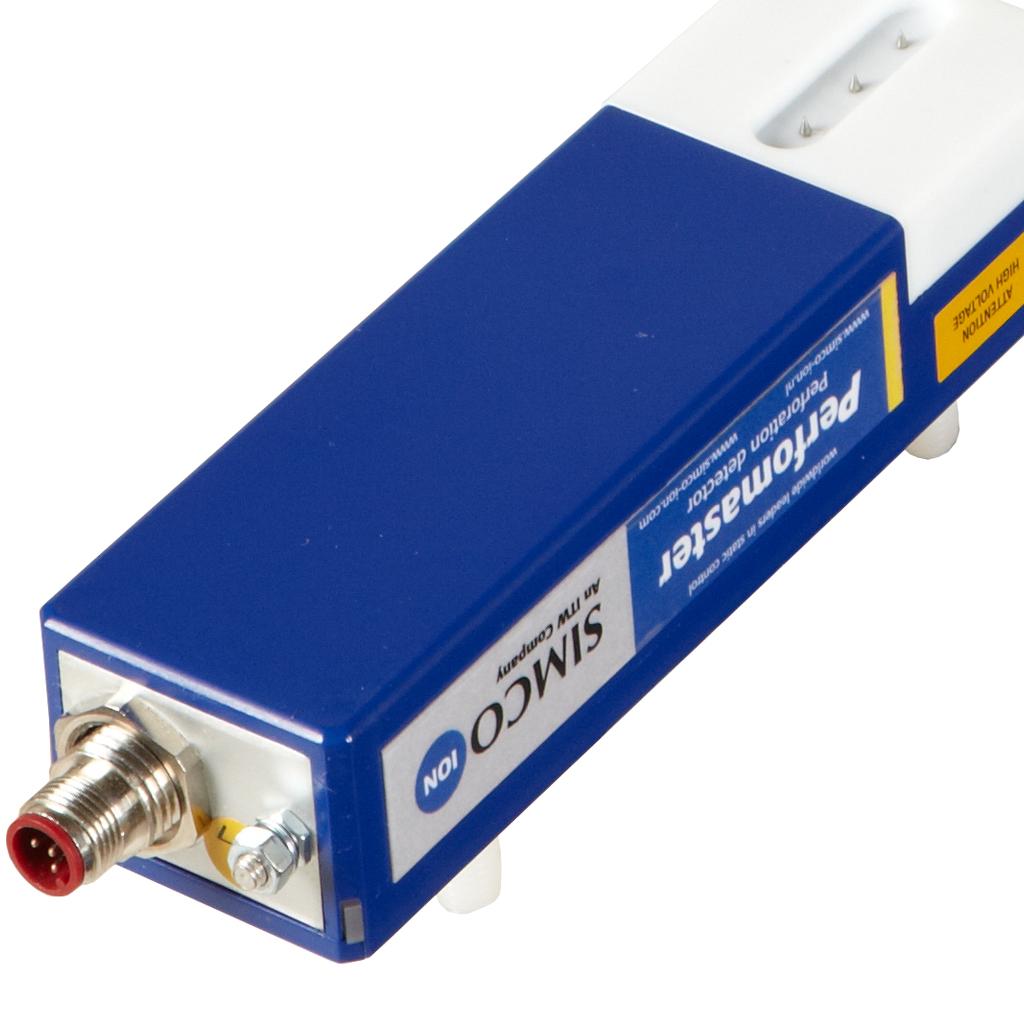

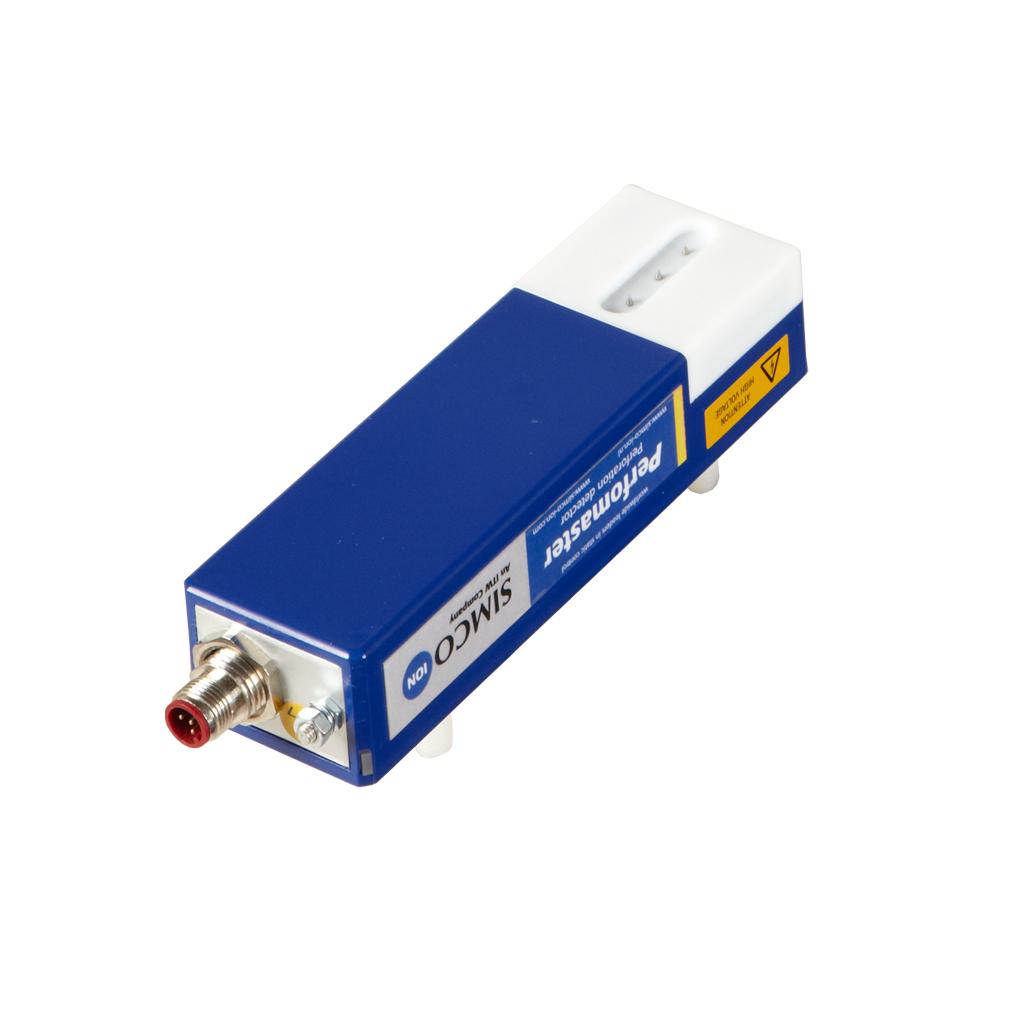

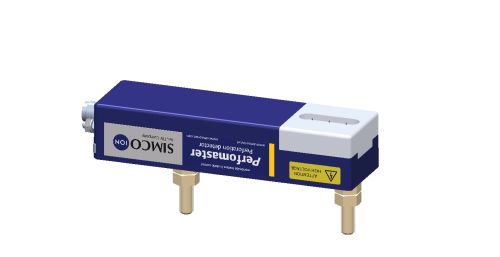

• Perfomaster

Vérification des perforations

Compact

Détermine les perforations

Détermine la position du matériel



Le Perfomaster permet dans tous les composants et logiciels de produire une étincelle contrôlée, de la détecter et de la convertir en un signal à impulsions. Ce signal à impulsions est disponible sur le connecteur et peut être utilisé pour compter le nombre d'étincelles détectées et donc les perforations. Le modèle miniaturisé contient aussi bien les électrodes que la source de haute tension. Il est alimenté avec 24 V DC, il n'y a donc pas de câbles de haute tension. L'électrode est équipée de manière standard d'émetteurs fabriqués en un alliage spécial en métal. Elle peut être débranchée pour être remplacée ou placée à distance.

Un voyant de statut fournit un contrôle direct sur le système.

  • Un signal vert indique le bon fonctionnement d'une fonction.
  • Un signal rouge clignotant indique qu'une perforation a été détectée.

La tension d'alimentation et la tension de réglage peuvent être fournies:
1) Directement par la machine ou par le PLC
2) Par une boîte de commande en option

Chat with an expert now!

Click on the chat button to immediately find the right solution for your problem regarding static electricity with one of our technical experts. You can both chat and video call with our customer service to describe your situation in the best possible way. No time to chat now? Send an e-mail to our customer service or call us: +31 (0) 573 288333. Would you prefer to contact your local expert? Then take a look at our representatives in your region here!



  • Alimentation haute tension intégrée, tension d’entrée de 24 V DC
  • Pas de câble haute tension
  • Deux couleurs de LED :
    • LED verte : fonctionnement correct
    • LED rouge : une LED intermittente signale une perforation détecté
  • Les réglages de tension d'alimentation et de tension de sortie peuvent être fournis :
    • A partir de l'F.E. de la machine PLC
    • Avec kit supplémentaire de contrôle externe

Spécifications techniques

BoîtierABS/PTFE
CâbleBas tension, avec connecteur standard M12
Tension d'alimentation24 V DC, <0,5 A
Pointe émettriceAlliage spécial
Frequence maxi de detection25 Hz
SignalMulti couleur LED:
- Signal vert "OK"
- Signal rouge presence d'une perforation
Signal de sortieOptocoupleur
Primaire voltage0-10 V DC ou 0-24 V DC
Température ambiante0 - 55°C
Conditions d'utilisationMilieu industriel
Classe de protectionIP 54
