Signal OK du cycle

Résiste aux forces G élevées

Petit

Poids léger

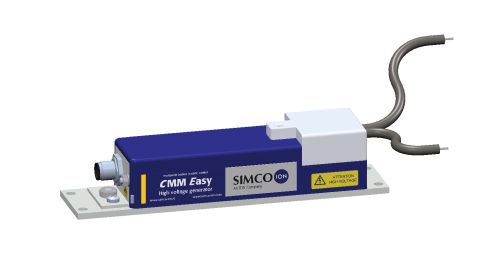

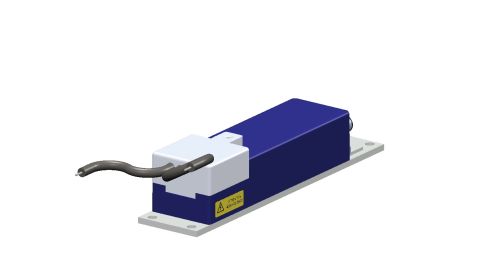

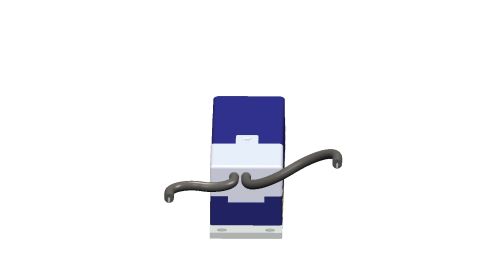

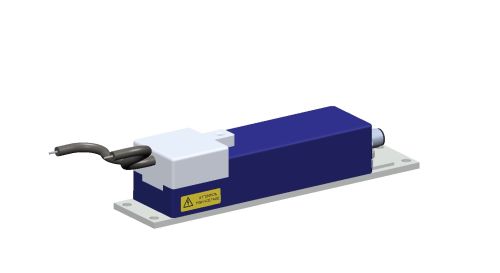

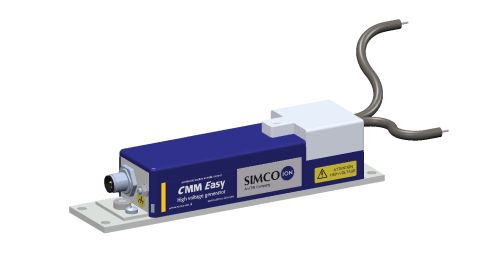

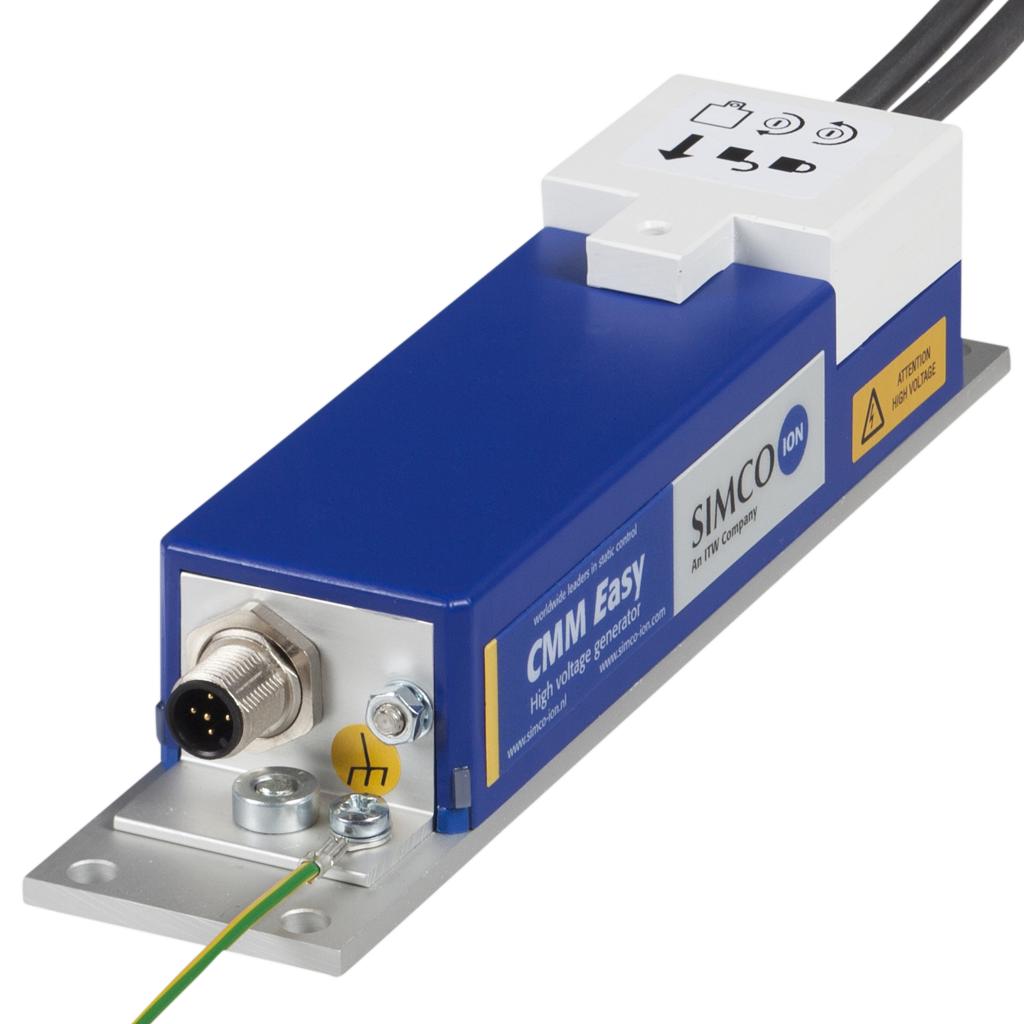

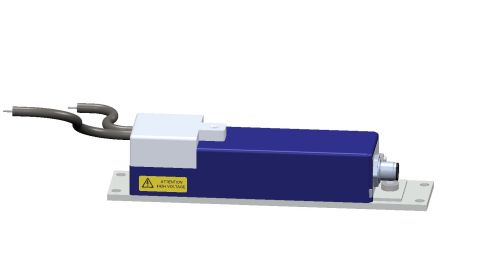

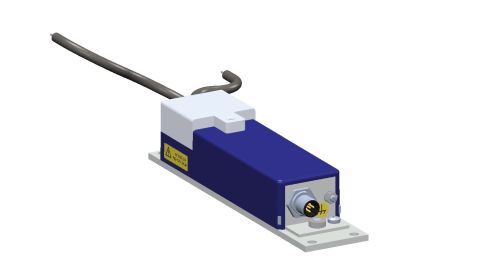

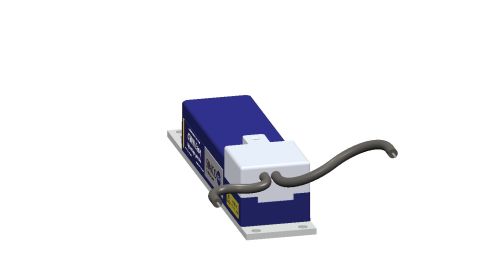

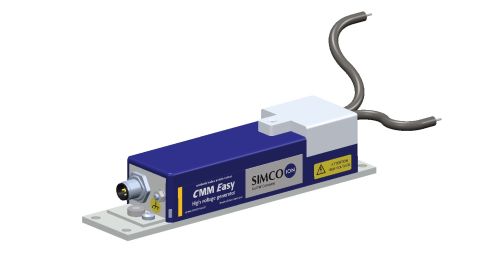

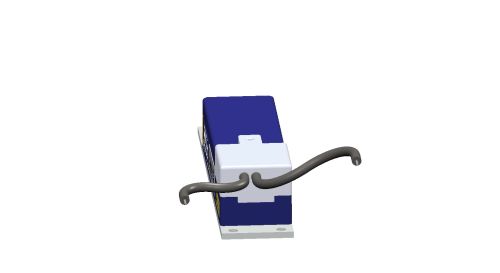

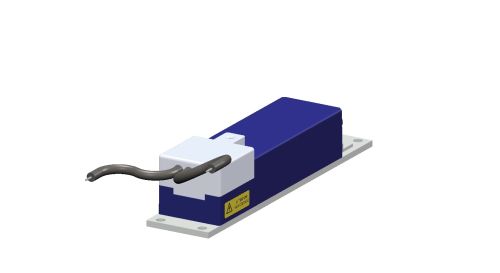

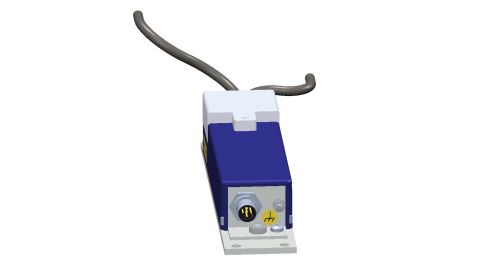

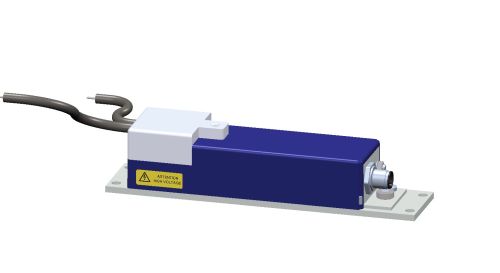

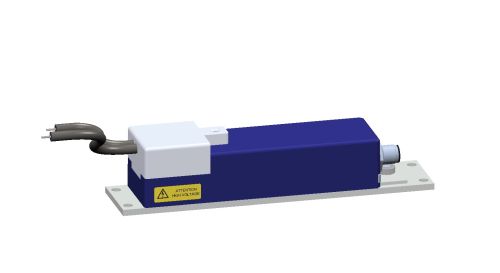

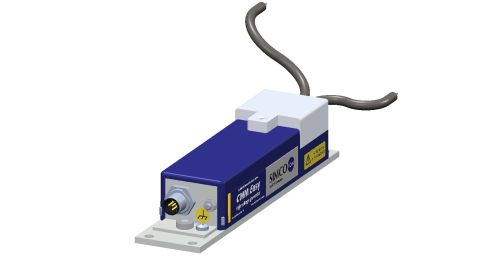

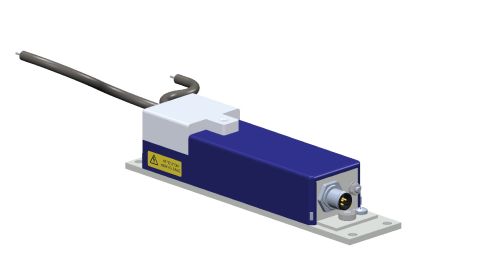

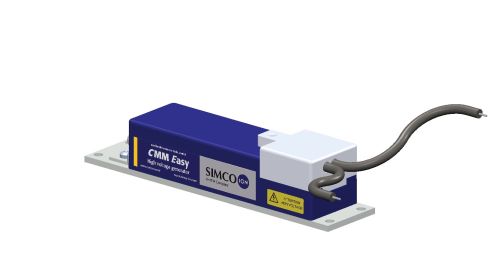

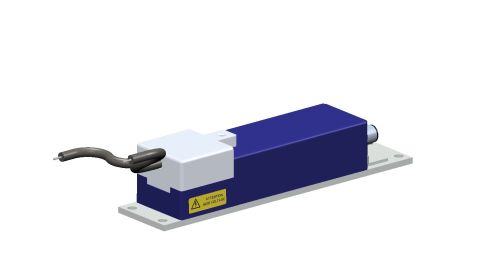

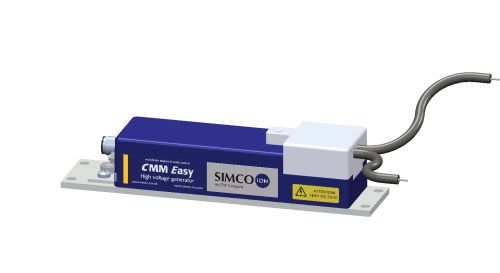

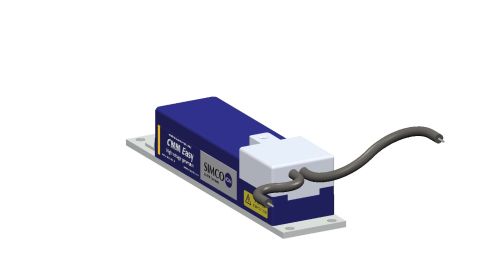

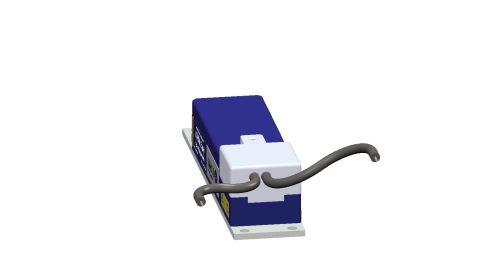

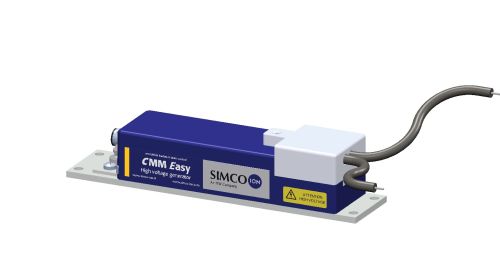

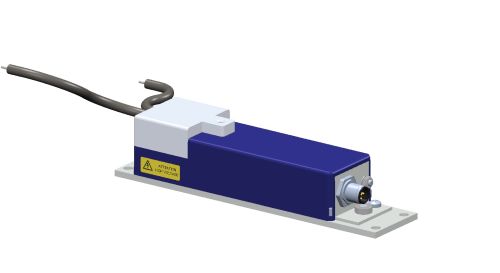

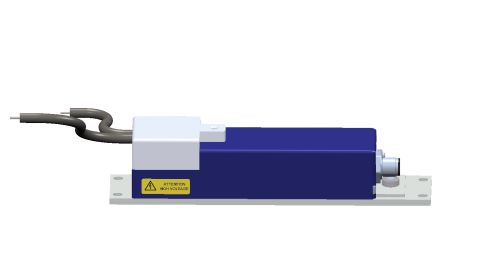

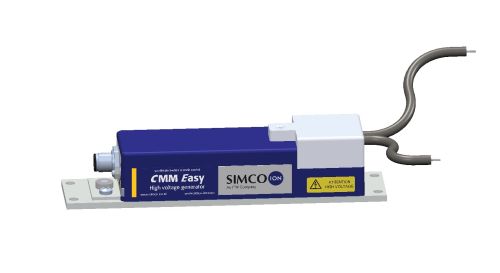

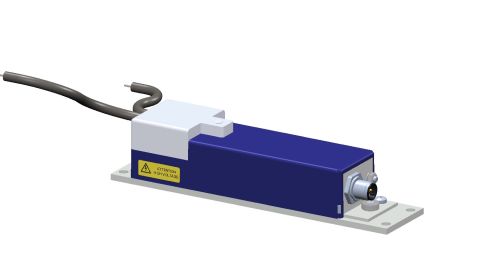

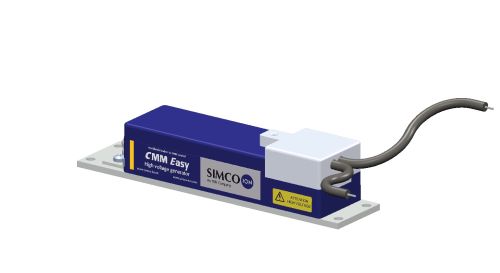

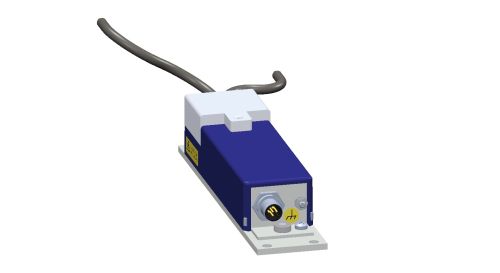

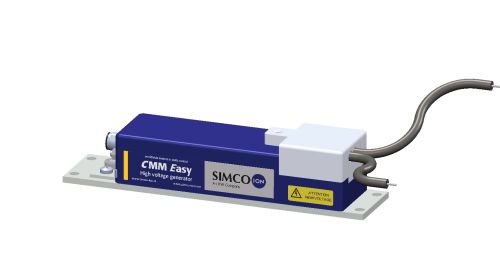

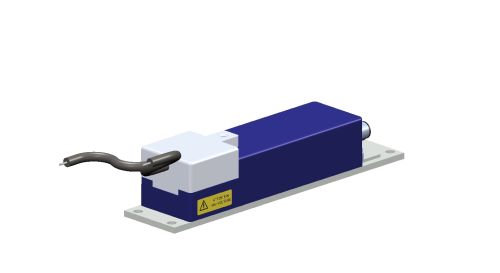

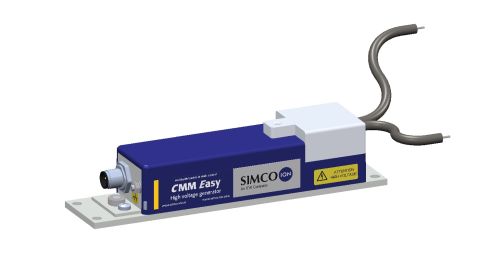

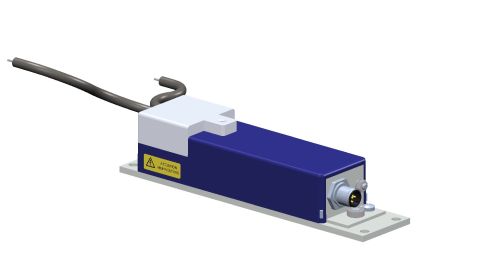

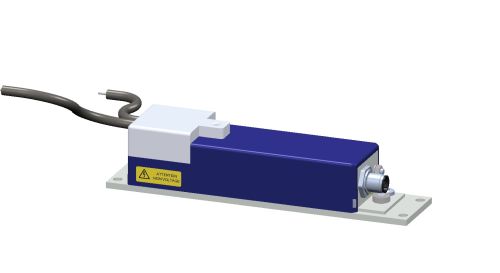

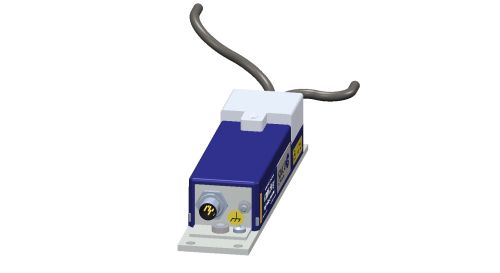

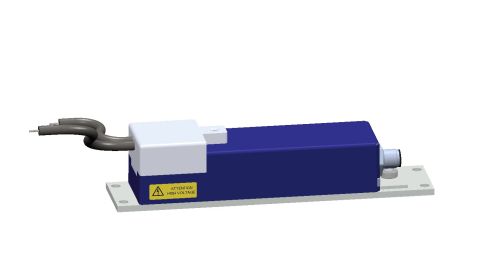

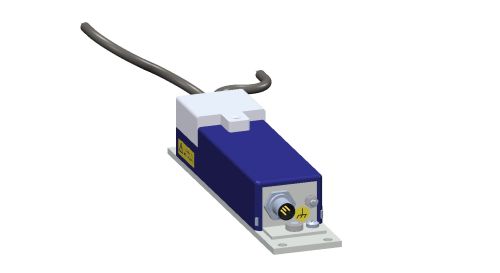

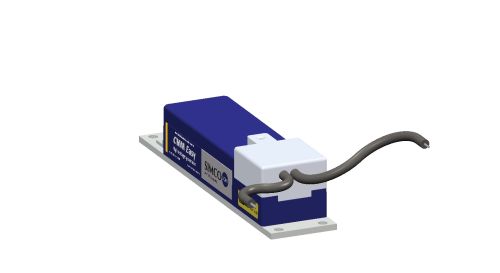

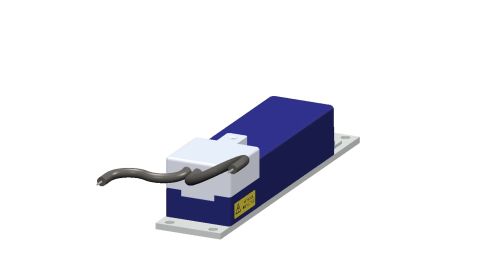

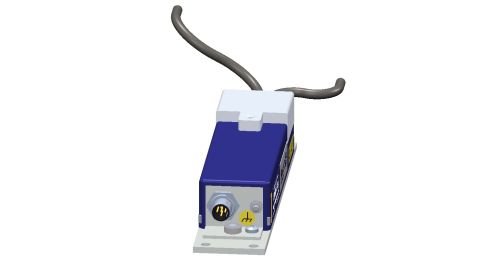

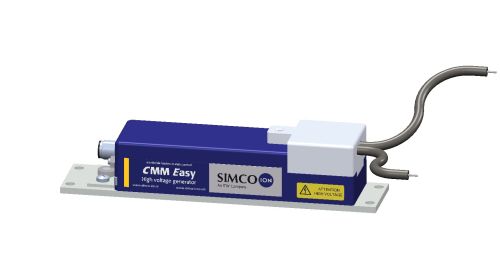

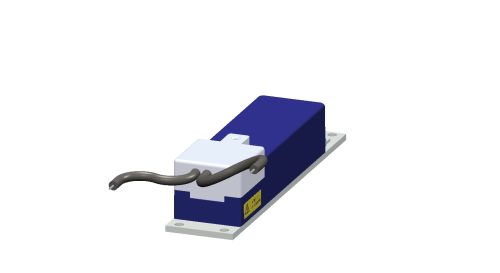

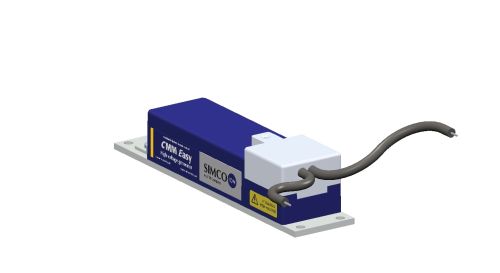

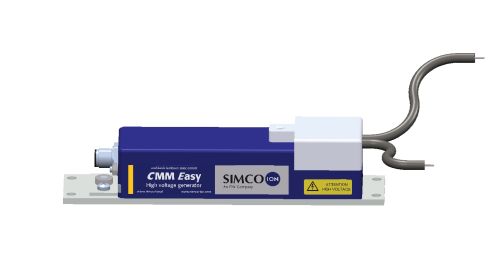

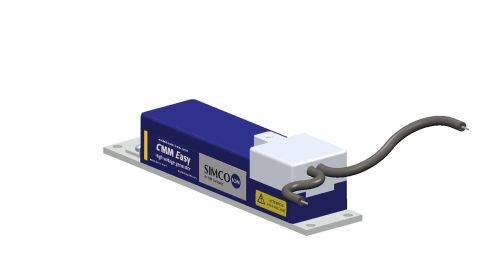

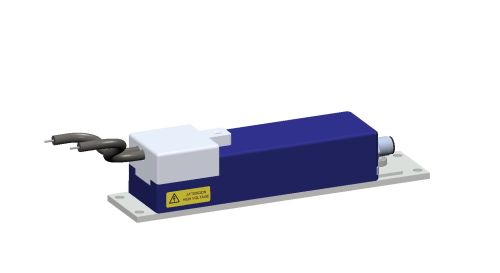

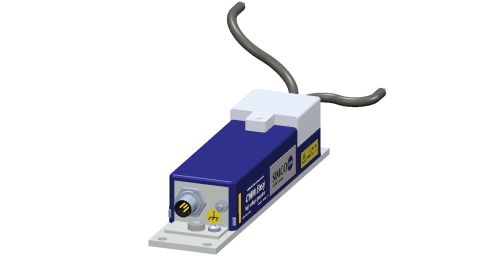

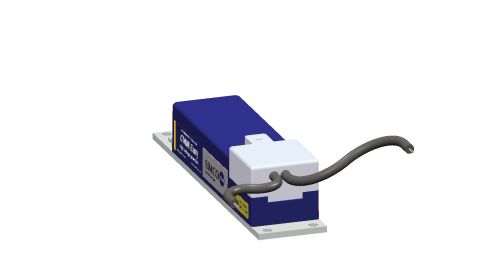

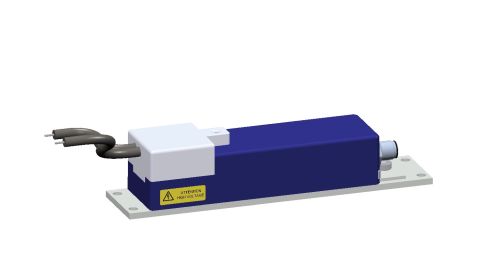

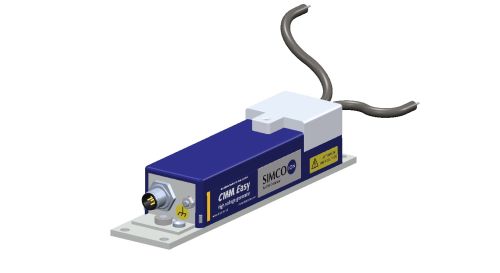

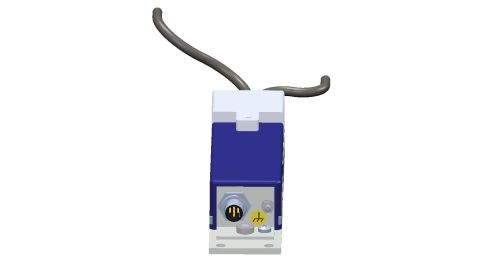

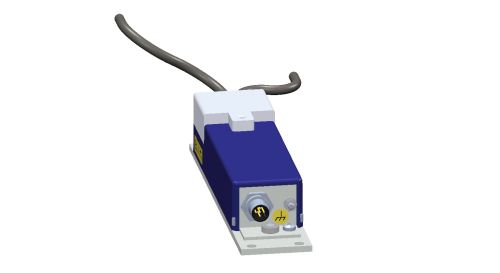

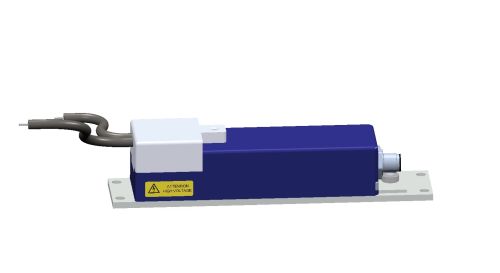

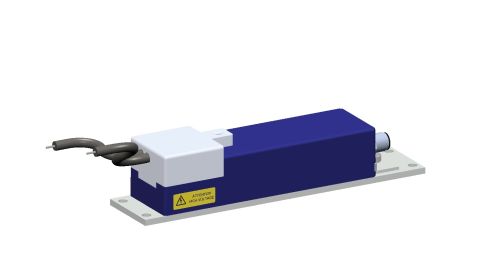

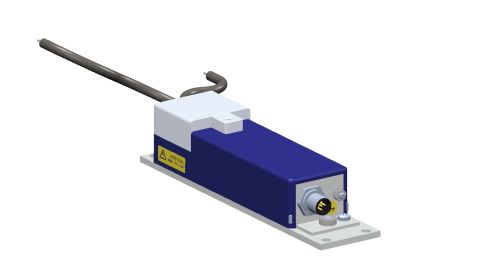

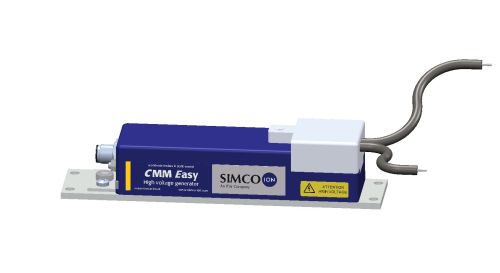

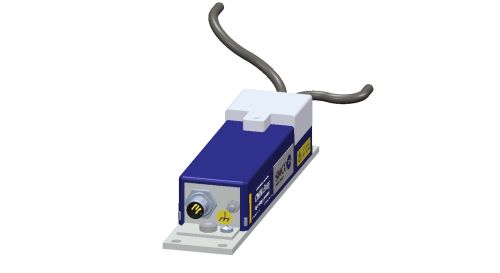

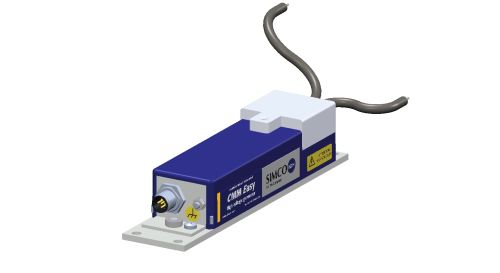

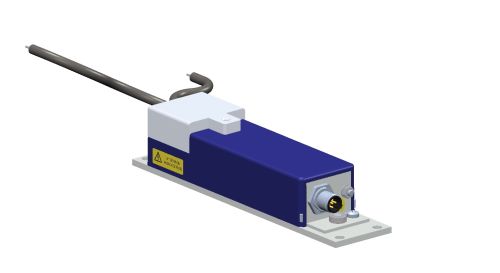

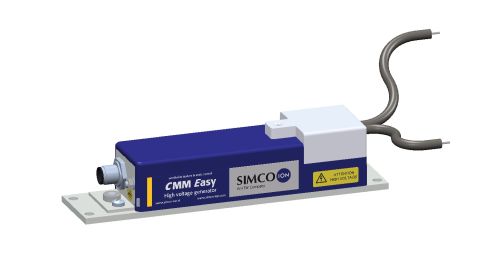

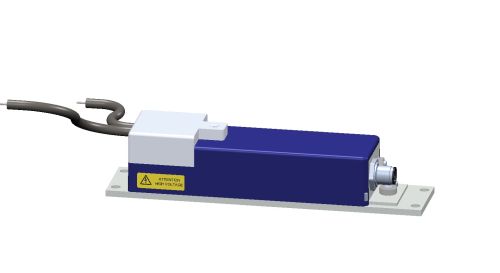

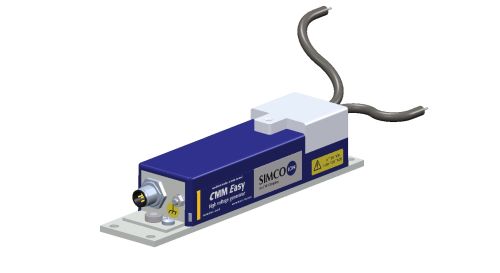

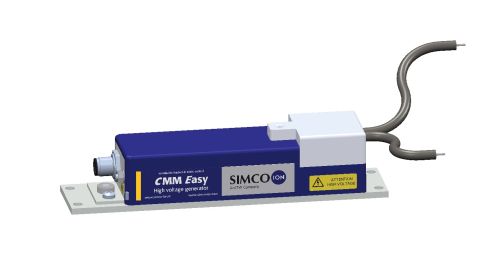

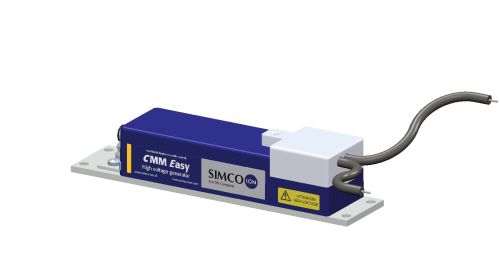

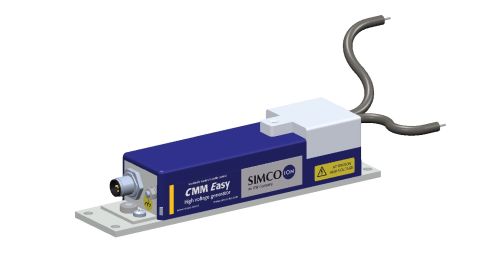

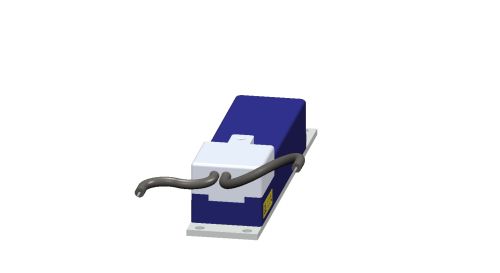

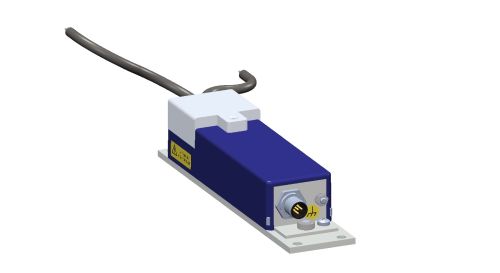

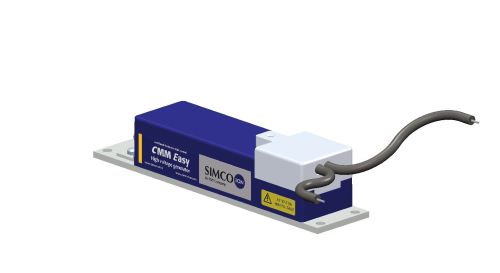

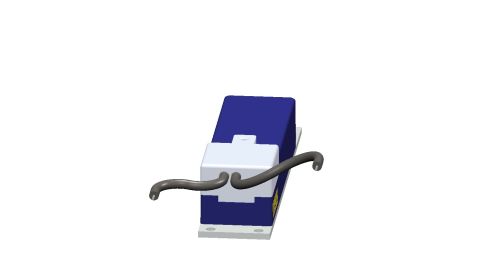

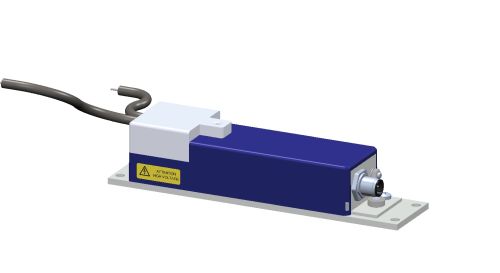

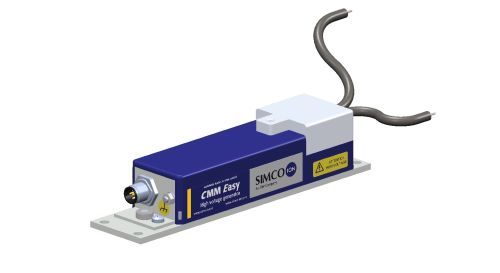

Le CMM IQ Easy: spécialement conçu pour les applications IML

La CMME est un petit chargeur spécialement conçu pour les applications IML.
L'appareil a la haute tension intégrée et a seulement besoin d'une alimentation continue 24V. Le boîtier est compact, robuste et ne pèse que 340 grammes ce qui le rend parfait pour un positionnement en bout de bras du robot IML. Il résiste facilement aux forces G élevées survenant pendant le processus IML.

Le CMME a un ’’cycle OK’’ unique caractéristique (breveté)
Un signal sera activé lorsque l'étiquette aura accumulé suffisamment de charge électrostatique, indiquant que la charge est terminée. Ce signal peut être utilisé par l'interface de la machine afin de décider d'arrêter la charge. Une seconde phase dans le signal OK de cycle indique que la charge sur le mandrin a chuté en dessous d'un niveau de sécurité pour commencer à sortir le mandrin hors du moule. Cette caractéristique innovante permet d'éliminer complètement le travail approximatif et expérimental dans chaque application IML, et lors de changement de produits ou d’étiquettes.

La meilleure partie est : il vous fera économiser de l'argent!
En utilisant les paramètres générés par le CMME on peut réduire considérablement le temps de charge et donc la durée totale du cycle de processus de moulage par injection.

  • Accélérer la configuration initiale
  • Accélérer le changement d’étiquettes
  • Accélérer le temps de cycle
  • Augmenter la fiabilité

Le cycle OK signal vous donne plus d’informations à propos des procédés de charge statique. Si pendant un procédé de charge statique le niveau de charge varie de plus de 10% du point de consigne le signal ne sera pas activé, vous indiquant que la charge a échoué. Cela peut signifier qu’une ou plusieurs des étiquettes ne sont pas présentes a cause d’une perte de tension.

L’indication LED sur les deux extemités du CMME transmettent les informations générales à propos du fonctionnement du CMME.

StatusHaute TensionLeds
InitialisationOffVert clignotant @10Hz
AttenteOffVert clignotant @1Hz
Mode Normal OnOrange
Surcharge cycle OKOnRouge clignotant @5Hz
Voltage de l’alimentation < 18VOnRouge clignotant @5Hz
Surcharge HTOnRouge
Temperature > 90°COffRouge/Vert clignotant @1Hz

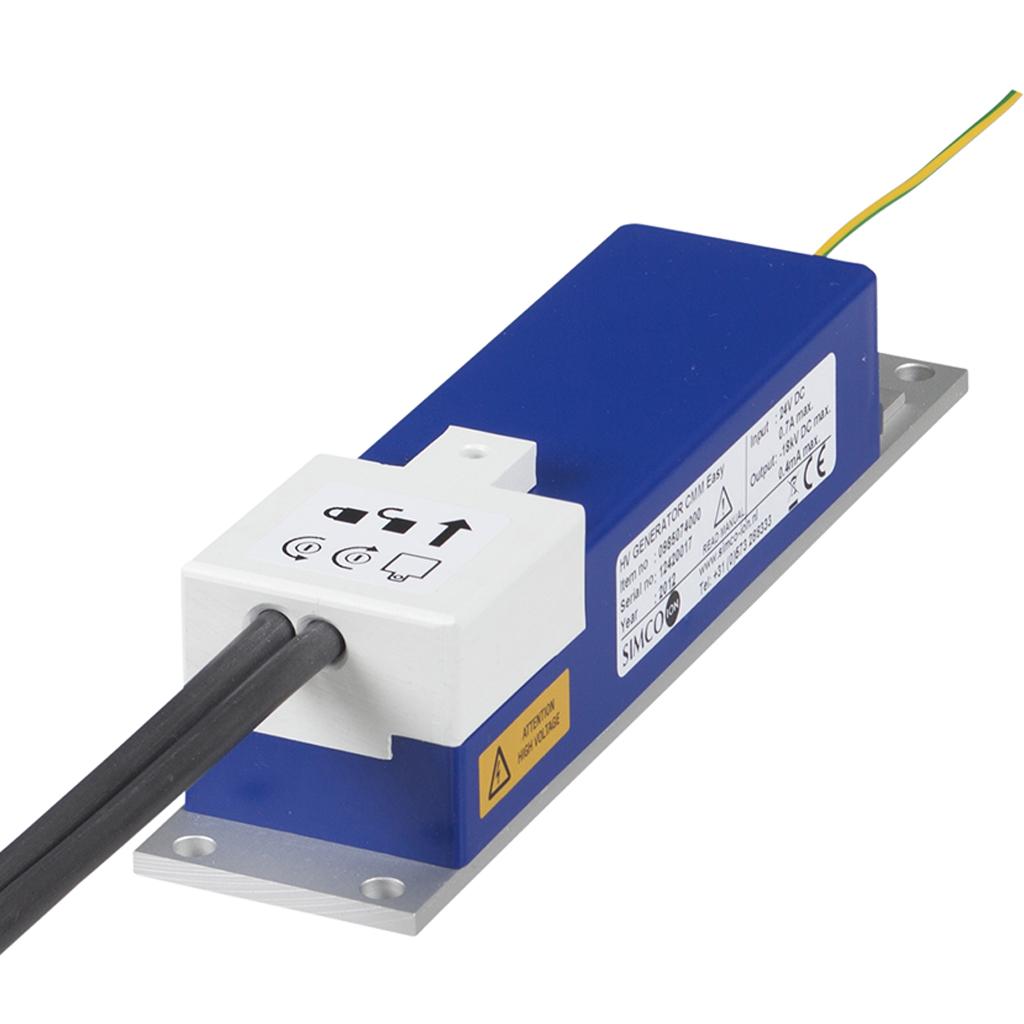

Le CMME est équipé d'un bloc de distribution à haute tension facilement détachable.
Le bloc de distribution à haute tension est disponible avec 1-8 câbles de connexion.

Le CMME peut être utilisé directement de l’interface de la machine capable de fournir un signal de 4-20 mA et 24 VDC pour le contrôle on-off. L'opération peut être faite en manuel par un circuit de contrôle additionnel. Le circuit de contrôle vous permettra de monter un potentiomètre et une LED en perçant simplement 2 trous dans le panneau frontal de l’interface machine.



Chat with an expert now!

Click on the chat button to immediately find the right solution for your problem regarding static electricity with one of our technical experts. You can both chat and video call with our customer service to describe your situation in the best possible way. No time to chat now? Send an e-mail to our customer service or call us: +31 (0) 573 288333. Would you prefer to contact your local expert? Then take a look at our representatives in your region here!



  • Pour les applications IML
  • Positionnement en bout de bras du robot IML
  • Compact et robuste, capable de résister à des forces G
  • Aucun câble à haute tension qui traverse la ligne
  • Réduit considérablement le temps de charge et donc la durée totale du cycle du processus de moulage par injection
  • Alimentation haute tension intégrée, tension d’entrée de 24 V DC
  • Ne pèse que 340 grammes
  • Bloc de distribution haute tension détachable
  • Les LED sur les deux côtés
  • Contrôlé par microprocesseur
  • Régulation de la consigne externe
  • Télécommande signal on / off
  • Version IQ disponible

Spécifications techniques

Tension d'alimentation21-27 V CC
Consommation d'électricitéMax. 0,7 A
Valeur de consigne4 - 20 mA, 220 Ω résistance interne
Raccordementconnecteur M12, 5 pôles
La tension de sortie0 à 18 kV négative
Courant de sortiemax. 0,4 mA @ cycle de service de 50%
Environnement d'exploitationindustrielle, utilisation interne
Température ambiante0-55°C
Classe de protectionIP54
Cycle okTension -1 V (max. 50 mA)
Télécommande on / off10 - 30 V
Dimensions (L xlx H)200 x 45 x 36 mm
Poids340 g (sans les câbles à haute tension)
Matériau du boîtierABS
Résistance aux vibrations≤ 6 G, ≤ 7 m/s
Optionversion IQ
