Perforation Detectors

In many production processes, it is necessary to detect perforations and leaks in injection-moulded products, films or other products like gloves and delicate material for applications in the medical industry and for medical use. Existing methods such as vacuum, pressure or optical control are often not applicable to transparent products or shapes that are difficult to handle. High voltage sparks can be used in a controlled way to detect perforations in these cases. A spark from a special electrode to a ground reference can be detected by the high-voltage generator and counted or relayed to other connected electronics and evaluated. The detection is non-contact so that there is no contamination of the material during hole-detection. High voltage electrostatic perforation detectors like the small footprint, Perfomaster and the CM 5 high-voltage generator provide the hardware and the software to generate a controlled spark, detect this spark and convert the spark to a pulsed signal for use in other equipment.



How do perforation detectors look like

Spark generator perfomaster
Spark generator perfomaster

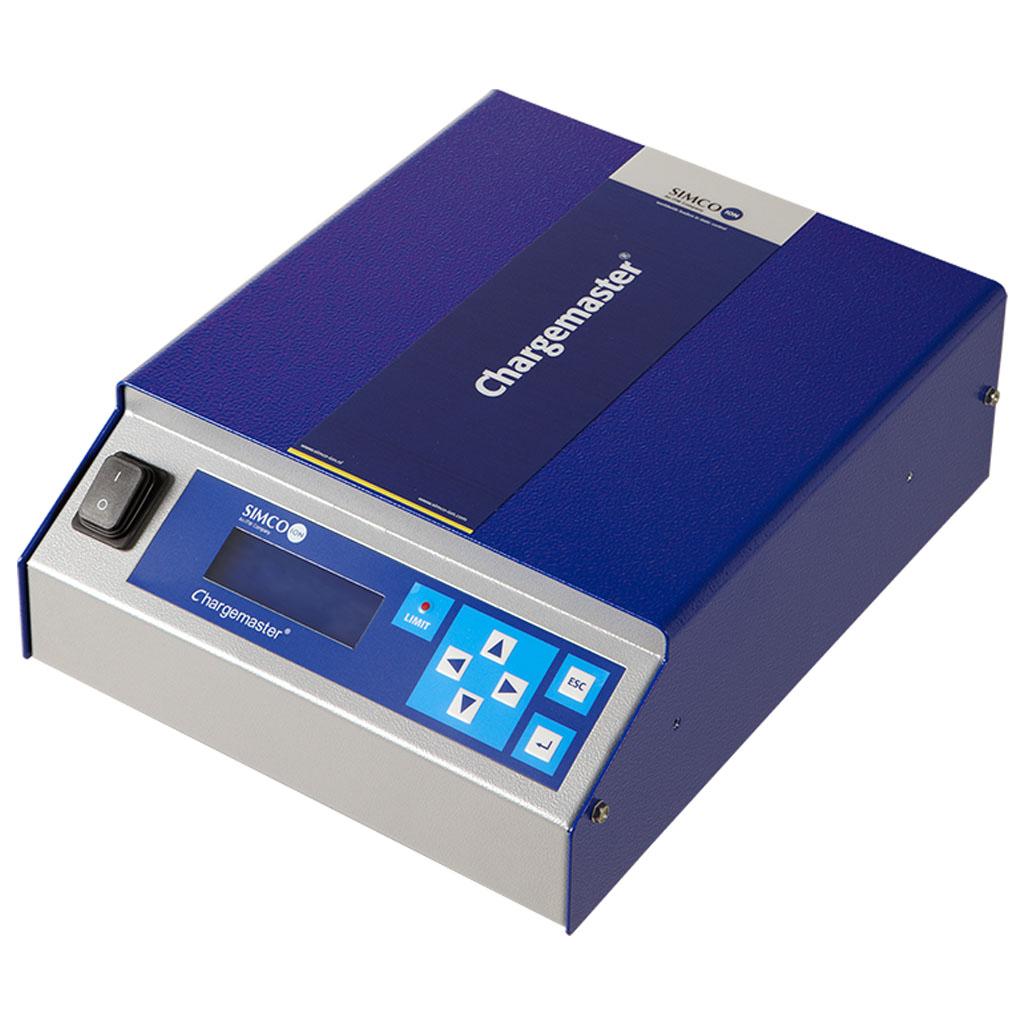

CM5 Spark Generator
CM5 Spark Generator

Chat with the expert!

If you want to find the right detector to find the holes that are of interest for you just activate the chat and talk to us. You can chose to adress a technician or one of the customer service employees to assist you with your application. We speak 7 languages to support you and also you can find your local expert that speaks your language at this page here. You can also decide to leave us an email or give us a call!



Examples of spark detection or leak detection

Examples of spark detection in production environments can be found in many industries. Some examples are listed here but the list is for sure nog complete.



Dans de nombreux procédés de production, il est nécessaire de détecter les fuites et les perforations dans des produits moulés par injection ou films. Les méthodes existantes telles que la dépression, la pression ou le contrôle optique ne sont souvent pas applicables à des produits transparents ou des formes difficiles à manipuler. Dans ces cas des étincelles à haute tension peuvent être utilisées d'une manière contrôlée afin de détecter des perforations.

Une étincelle provenant d'une électrode spéciale vers une référence au sol peut être détectée et évaluée. Les perforations des bobines et produits plastiques peuvent être détectées et comptées.

Les perforations de bobines mobiles peuvent être détectées grâce à une barre de détection spéciale et un générateur haute tension. Les perforations sont détectées mais non localisées. Une perforation du film crée une étincelle à travers le matériau, ce qui génère un signal en sortie sur le générateur de charge. En raison du fort signal électrique, il est obligatoire de placer des barres antistatiques après le système de détection des perforations.

Les perforations des produits peuvent être détectées à l'aide de la haute tension afin de créer une étincelle au niveau de la perforation. Une application répandue consiste à tester le point d'injection des produits moulés (ex. : pots de yaourt, bouteilles et récipients).

Les perforations dans le matériel d'une bobine peuvent être utilisées pour déterminer le positionnement d'un matériel dans la machine. La perforation peut correspondre à des « perforations déchirables » des sacs ou à une perforation délibérée visant à déterminer un positionnement. La détection des perforations au moyen de la haute tension peut être effectuée sur toutes les surfaces de matériel et également avec des matériaux transparents. Le passage d'une perforation entre l'électrode à haute tension et l'électrode de masse génère une étincelle. Celle-ci est détectée et un signal d'impulsion est mis à disposition du système de contrôle de la machine.

Simco-Ion ou un représentant local vous conseillera volontiers pour savoir si la détection de perforation par tension peut être utilisée dans votre processus de production. www.simco-ion.fr/contact
